Curva de Rendimiento de una Bomba Contra Incendios: Un Análisis Técnico para Sistemas Contra Incendios
La curva de rendimiento de una bomba contra incendios es una representación gráfica que muestra la relación entre el caudal (flujo) que la bomba puede entregar y la presión (altura manométrica) que puede generar a diferentes velocidades de operación.
En consecuencia, esta curva es fundamental para seleccionar, operar y mantener adecuadamente las bombas contra incendios, ya que permite verificar que la bomba cumpla con los requisitos de diseño del sistema de protección contra incendios, como el caudal y la presión mínimos necesarios para extinguir un fuego.

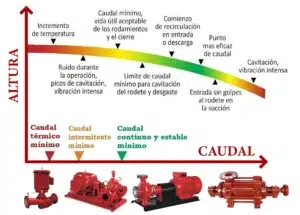

A medida que aumenta el caudal, la curva desciende, lo que indica que la presión disminuye mientras la bomba entrega más agua.
Por otro lado, la curva de rendimiento también puede incluir información sobre la eficiencia de la bomba y la potencia requerida para su operación. La eficiencia se expresa como un porcentaje y representa la relación entre la potencia hidráulica entregada por la bomba y la potencia mecánica de entrada. Del mismo modo, la potencia requerida se refiere a la energía necesaria para operar la bomba a un caudal y presión específicos.
[En nuestro post anterior hablamos sobre «Diferencias entre una bomba contra incendios de1250 y 1500 GPM», ¿ya lo viste? Léelo AQUÍ]
Componentes claves de la Curva de Rendimiento
A continuación, se describen los elementos principales:
- Punto de Diseño (Duty Point): Es el punto específico en la curva donde la bomba operará bajo las condiciones de diseño del sistema, es decir, el caudal y la presión requeridos para la aplicación.
- Caudal Nominal (Rated Flow): Es el caudal para el cual la bomba fue diseñada y probada, generalmente a una presión específica.
- Presión de Cierre (Shut-off Head / No-Flow Head): Es la presión máxima que la bomba puede generar cuando el caudal es cero (es decir, la válvula de descarga está cerrada).
- Curva de Potencia (BHP Curve): Muestra la potencia de freno (Brake Horsepower – BHP) requerida por la bomba en función del caudal. Esta curva es crucial para seleccionar el motor adecuado para la bomba.
- Curva de Eficiencia (Efficiency Curve): Indica la eficiencia de la bomba en diferentes puntos de operación. Por lo tanto, las bombas contra incendios deben operar dentro de un rango de eficiencia aceptable para garantizar un rendimiento óptimo y un consumo de energía eficiente.
- NPSH Requerido (Net Positive Suction Head Required – NPSHr): Es la presión mínima absoluta en la succión de la bomba necesaria para evitar la cavitación. En este sentido, esta curva es vital para el diseño del sistema de succión.
Importancia en Sistemas Contra Incendios
La curva de rendimiento es esencial por varias razones:

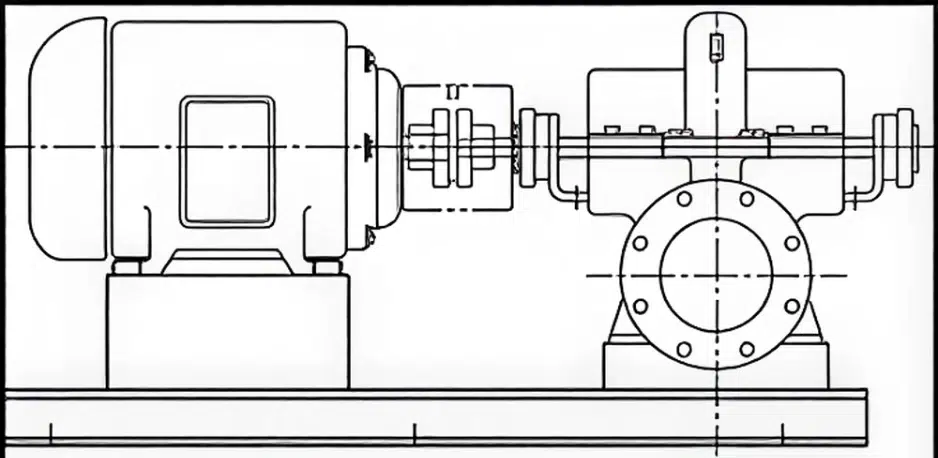

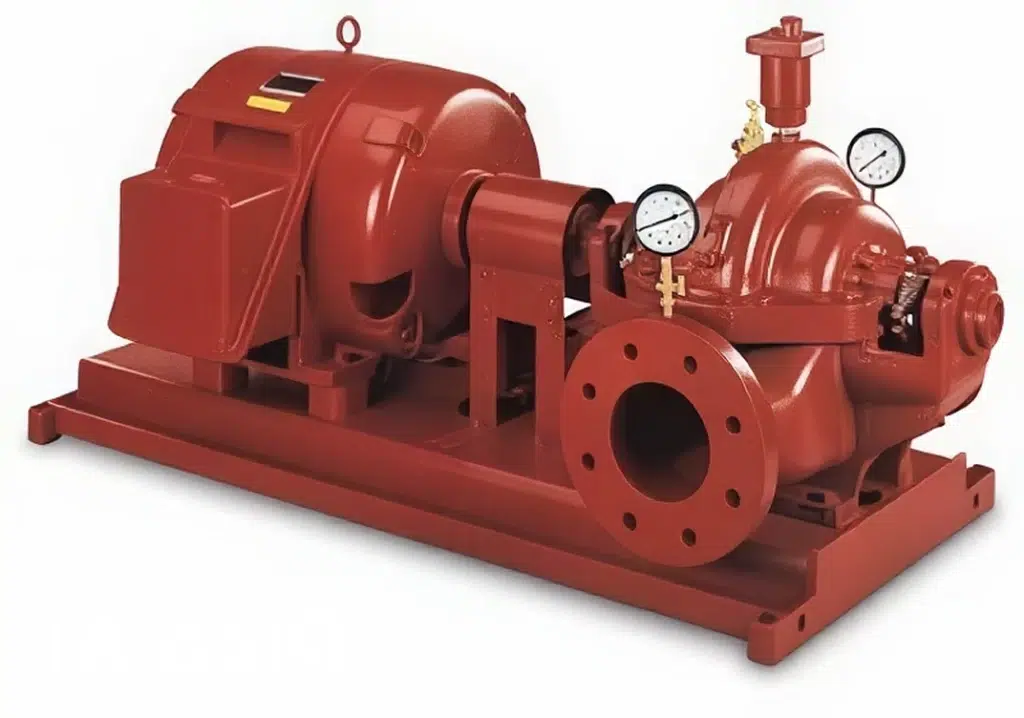

Permite elegir una bomba que cumpla con los requisitos de caudal y presión del sistema de rociadores, hidrantes o monitores, asegurando que la bomba pueda entregar el agua necesaria para el diseño de protección contra incendios.

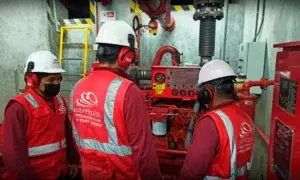

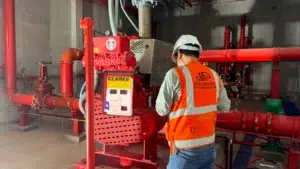

Después de la instalación, se realizan pruebas de rendimiento para asegurar que la bomba opere de acuerdo con su curva de rendimiento y los estándares aplicables (ej., NFPA 20).

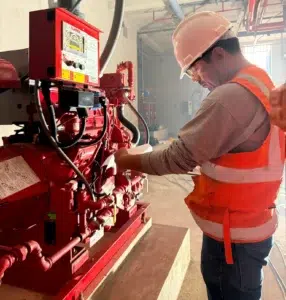

Desviaciones significativas de la curva de rendimiento pueden indicar problemas como desgaste del impulsor, obstrucciones, o fallas en el motor.
El monitoreo regular del rendimiento de la bomba en relación con su curva ayuda a predecir fallas y programar el mantenimiento.

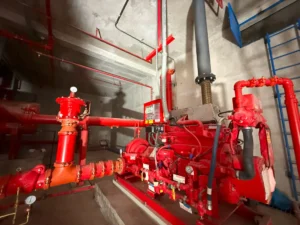

Las normas como NFPA 20, «Standard for the Installation of Stationary Pumps for Fire Protection«, exigen que las bombas contra incendios sean seleccionadas y probadas de acuerdo con sus curvas de rendimiento certificadas por el fabricante.
La curva de rendimiento de una bomba contra incendios no es solo un gráfico; es la huella digital de su capacidad operativa. Como se mencionó anteriormente, esta representación visual detalla la relación entre el caudal (GPM/LPM) y la presión (psi/mca) que la bomba puede generar.
Por esta razón, utilizamos esta herramienta clave para asegurar que cada bomba no solo responda a los requerimientos del proyecto, sino que brinde un rendimiento optimizado que supere las expectativas del cliente.
